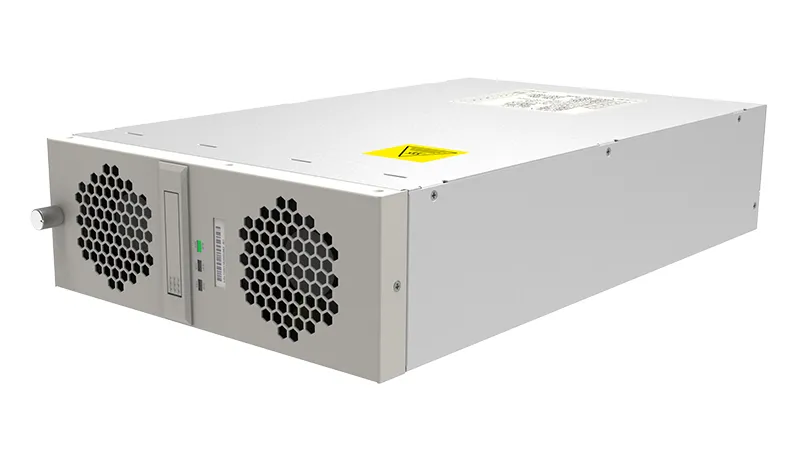

Module de puissance triphasique AC/DC (6,5/9/10kW)

Module de puissance triphasique AC/DC (6,5/9/10kW)

Les modules de puissance de recharge de batterie industrielle AC/DC convertissent l'entrée AC en sortie DC pour l'alimentation du courant industrielle DC, les véhicules à énergies nouvelles et les systèmes de charge à batteries. Ces modules redresseurs à haute fréquence sont disponibles en modèles de 6,5 kW, 9 kW et 10 kW, et prennent en charge une large gamme de sortie DC ainsi qu'une charge à courant élevé adaptée aux AGV, aux élévateurs électriques, aux véhicules spéciaux, aux équipements de recharge de batteries et aux systèmes d'alimentation de communication.

6,5kW Module de puissance AC/DC pour VE
  • Tension de sortie disponible DC : 16-65V
  • Courant de sortie maximal : 100A
9kW Module de puissance AC/DC pour VE
  • Tension de sortie disponible DC : 20-58V
  • Courant de sortie maximal : 150A
10kW Module de puissance AC/DC pour VE
  • Tension de sortie disponible DC : 30-100V / 45-130V
  • Courant de sortie maximal : 100A
Données techniques
Modèle ICR65-6500C TR48-9000e EVR100-10000 ICR100-10000C ICR130-10000C
Paramètre d'entrée
Rated Input Voltage 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac
Frequency 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz
Input Current < 13 A < 16 A < 20 A < 20 A < 20 A
Power Factor (PF) ≥ 0.99 ≥ 0.99 ≥ 0.99 ≥ 0.99 ≥ 0.99
THDi ≤ 5% ≤ 5% ≤ 5% ≤ 5% ≤ 5%
Output Parameters
Rated Output Power 6.5 kW 9 kW 10 kW — 10 kW
Output Rated Value 65 V / 100 A — — 100 V @ 100 A —
Tension de sortie 16 V ~ 65 V 20 ~ 58 Vdc 30 ~ 100 Vdc 30 ~ 100 V 45 ~ 130 V
Output Current Range 0 ~ 100 A (T ≤ 60℃) — — 0 ~ 110 A (T ≤ 55℃) 0 ~ 100 A (T ≤ 60℃)
Efficiency ≥ 94.0% ≥ 95.0% ≥ 95.0% ≥ 95.0% (Peak) ≥ 95.0%
Communication Interface CAN Bus CAN Bus CAN Bus CAN Bus CAN Bus
Operating Environment
Operating Temperature Range -40°C ~ +60°C (Full Load); +60°C ~ +75°C (Derating) -40°C ~ 45°C (Full Load); 45°C ~ 65°C (Derating) -40°C ~ 50°C (Normal Operation); 50°C ~ 75°C (Derating Output) -40°C ~ 55°C (Normal Operation); 55°C ~ 80°C (Derating Output) -40°C ~ 60°C (Normal Operation); 60°C ~ 80°C (Derating Output)
Storage Temperature Range -40°C ~ +75°C -40°C ~ 75°C -40°C ~ 75°C -40°C ~ 75°C -40°C ~ 75°C
Relative Humidity 0% ~ 95% RH 0% ~ 95% RH 0 ~ 95% RH 0 ~ 95% RH 0 ~ 95% RH
Altitude Below 2000m (Full Load Operation) ≤ 2000m (Full Load Output) 2500m (Full Load Output) Below 2000m (Full Load Output) Below 2000m (Full Load Output)
Physical Characteristics
Dimensions (W × H × D) 240 × 85 × 385.5 mm (Excl. Handle/Terminals);
240 × 85 × 429 mm (Incl. Handle/Terminals) 		240 × 85 × 398 mm 240 × 85 × 398 mm 240 × 85 × 429 mm (Incl. Handle/Terminals) 248 × 85 × 370 mm
Net Weight Approx. 7 kg 8 kg 8 kg Approx. 7 kg Approx. 7 kg
Courbe de performance
Courbe de performance

6.5kW

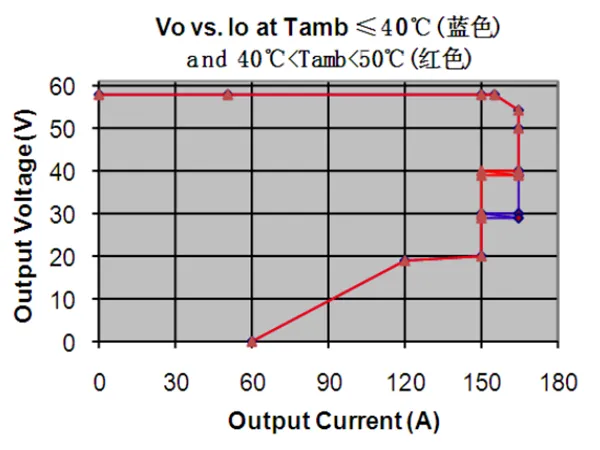

Courbe de performance

9kW
